3>、將萬用表的正表筆連接到診斷接口引腳CAN_L，負表筆連接到地（GND），測試CAN-L對地電阻，若阻值大于100KΩ則正常。若阻值過小，則CAN低線存在對地短路情況。
5、常見故障：CAN高與CAN低線路存在短路
1>將電池正極斷開，整車斷電；
2>萬用表調到電阻檔；

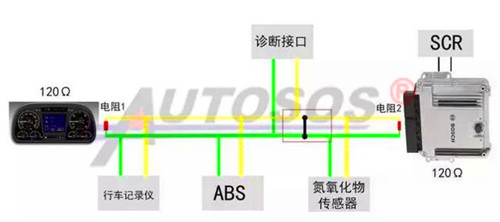

3>將萬用表的兩個表筆連接到診斷接口引腳CAN_H和CAN_L兩端，測試CAN的CAN-H與CAN-L是否短路，整個CAN首尾安裝了120Ω電阻并聯CAN網，正常測量CAN高與CAN低電阻值為60Ω左右，結果異常檢測CAN高與CAN低線路是否存在短路開路。
注：還有一種情況就是CAN網終端電阻（電腦內部的電阻或者是外掛式電阻）本身出現問題，導致CAN高與CAN低阻值不是60Ω左右。
注：如以上測試沒有異常，但儀表還報總線通信故障那屬于特殊故障情況，根據經驗可能以下幾種故障：
1、某一節點電源斷路，導致沒有報文發出；
2、某一節點不滿足250kbps通信速率；
3、某一節點自身內部出現故障。
