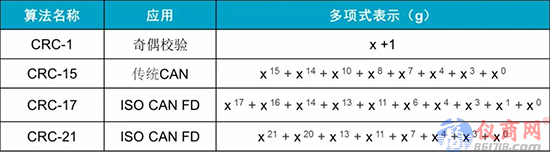

在經典CAN中，使用15位CRC，在硬件可使用移位和異或運算完成CRC的計算，而CAN FD規范中對幀數據長度進行了擴展，對于數據長度小于等于16字節的CAN FD幀，采用17位CRC，對于數據長度大于16字節的CAN FD幀采用21位CRC。CAN總線中使用的若干版本CRC生成多項式g整理如表1所示。

表1

3、CRC是如何完成校驗工作的

CAN幀基于CRC多項式的安全校驗是發送器根據發送的比特計算校驗值，并在CAN幀結構CRC字段中提供該結果。接收器使用相同的多項式來計算總線上所見位的校驗值，將自我計算的校驗值與接收的校準值進行比較，如果匹配，則認為幀被正確接收，接收節點在ACK時隙位中發送顯性狀態，從而覆蓋發送器的隱性狀態。在不匹配的情況下，接收節點在ACK定界符之后發送錯誤幀。

目前CAN FD的控制器CRC校驗實現過程會相對復雜一點，在一個CAN總線網絡中，幀起始被檢測到后所有的節點開始使用三組多項式g15、g17和g21同步計算CRC序列，其中也包含發送節點，由于CRC的計算受CAN幀類型和DLC長度影響，直到CAN幀的控制域以及DLC確認后才選擇采用對應的CRC生成序列，確定的CRC序列會在幀結構中CRC字段被采納用于發送或者用于接收比較。

4、有關CRC的ISO CAN FD、non-ISO CAN FD兼容性問題

當前CAN FD協議有兩個版本，為提高故障（錯誤）檢測能力，新版本特別引入了一個3位填充位計數器和一個額外的奇偶校驗位。此外，CRC計算方法也發生了變化。這些改進使最新的CAN FD協議與博世（BOSCH）開發的原始CAN FD協議不兼容。負責ISO的工作組已完成其文件，并已將其提交給DIS（國際標準草案）在進行投票程序。

為了避免誤解，CiA建議使用術語“ISO CAN FD”和“non-ISO CAN FD”。所有符合ISO 11898-2:2015的產品都應稱為“ISO CAN FD”。執行博世（BOSCH）原始CAN FD協議的產品應命名為“non-ISO CAN FD”，在這個過度階段的產品主要目的是用于前期評估和開發，將來所有產品都將符合ISO標準。

請注意，早前一些供應商提供的組件或者工具是針對non-ISO CAN FD協議的，包括目前在售的部分CAN FD產品，CiA建議僅使用ISO CAN FD產品進行設計和開發，不過你可繼續使用non-ISO CAN FD做評估和前期開發，因?yàn)閰f(xié)議的改變對于用戶界面是不可見，但注意的是不能同一個網絡混用non-ISO CAN FD和ISO CAN FD接口設備，這樣會造成CAN總線錯誤無法完成發送和接收，如果僅僅是發送或接收傳統的CAN幀將不會受到任何影響，幸運的是部分設備供應商提供的組件或者工具允許用戶選擇支持ISO或者non-ISO模式，這樣能很好地在過渡時期幫助你完成工作。

 總結

傳統CAN以及目前CAN FD采取的校驗機制，保證傳輸過程中遭受破壞的幀數據幾乎不會被接收以及應答成功，能有效防止物理層傳輸錯誤，讓用戶界面不需要額外關注幀傳輸數據的正確性。
