當現成的運算放大器(op amp)不能提供特定應用所需的信號擺幅范圍時，工程師面臨兩種選擇：使用高壓運算放大器或設計分立解決方案——這兩種選擇的成本可能都很高。對許多應用來說，第三種選擇——自舉——可能是比較廉價的替代方案。除了動態性能要求極為苛刻的應用，自舉電源電路的設計是相當簡單的。

建議讀者閱讀Grayson King和Tim Watkins撰寫的優秀技術文章——“通過運算放大器自舉產生寬電壓擺幅”(EDN雜志，1999年5月13日)，其中闡明了自舉放大器應用的眾多事項。

自舉簡介

常規運算放大器要求其輸入電壓在其電源軌范圍內。如果輸入信號可能超過電源軌，可以通過電阻衰減過大輸入，使這些輸入降至電源范圍以內的電平。這樣處理并不理想，因為它會對輸入阻抗、噪聲和漂移產生不利影響。同樣的電源軌也會限制放大器輸出，閉環增益的大小存在一個限值，以避免將輸出驅動到飽和狀態。

因此，如果要求處理輸入和/或輸出上的大信號偏離，則需要寬電源軌和能在這些電源軌上工作的放大器。ADI公司的220 V ADHV4702-1是適合這種情況的出色選擇，不過自舉低壓運算放大器也能滿足應用要求。是否使用自舉主要取決于動態要求和功耗限制。

自舉會創建一個自適應雙電源，其正負電壓不是以地為基準，而是以輸出信號的瞬時值為基準，有時稱之為飛軌(flying rail)配置。在這種配置中，電源隨著運算放大器的輸出電壓(VOUT)上下移動。因此，VOUT始終處于中間電源電壓，并且電源電壓能夠相對于地移動。使用自舉可以非常容易地實現這種自適應雙電源。

實際上，自舉必須符合一些準則，有些準則微不足道，但沒有一個準則是特別麻煩的。如下是最基本的準則：

?輸出負載不得過大。

?響應速度不得低于運算放大器的壓擺率。

?必須能處理所需的電壓水平和相關的功耗。

工作原理

飛軌概念是指正負電源軌連續調整，使其電壓始終關于輸出電壓對稱。這樣，輸出始終位于電源范圍內。

電路架構包括一對互補分立晶體管和一個阻性偏置網絡。NPN發射極(或N溝道MOSFET的源極引腳)提供VCC，PNP發射極(或P溝道MOSFET的源極引腳)用作VEE。晶體管被偏置，使得所需的電源電壓出現在放大器的+VS和-VS引腳上，這些電壓通過電阻分壓器從高壓電源獲得。圖1顯示了簡化高壓跟隨器原理圖。

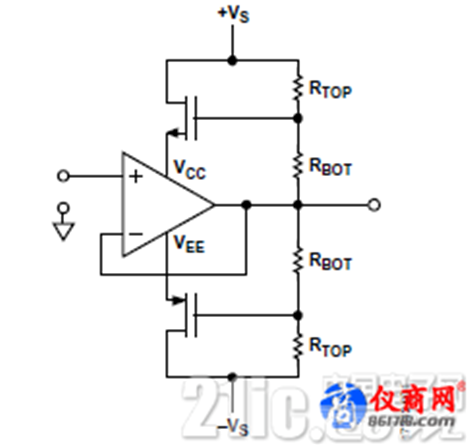

圖1.簡化高壓跟隨器原理圖

理論上，自舉可以為任何運算放大器提供任意高的信號順從電壓。而在實際上，電源調整比例越大，動態性能越差，因為運算放大器的壓擺率限制了電源對動態信號的響應速度。放大器在最大額定電源電壓或接近該電壓下工作時，電源引腳為跟上動態信號而需要橫越的范圍最小。當運算放大器在接近其最高額定電源電壓下工作時，其他誤差源(如噪聲增益)也會降低(參見“通過運算放大器自舉產生寬電壓擺幅”，EDN雜志，1999年5月13日)。

不需要電源移動很遠(或非?？?的低頻和直流應用，是自舉的最佳候選應用。因此，高壓放大器能提供比動態特性相當?shù)牡蛪悍糯笃鞲玫膭討B(tài)性能，尤其是當二者均偏置為各自的最大工作電源電壓并且自舉到相同信號范圍時。自舉也會影響直流性能，因此在直流精度和高電壓兩方面均經過優化的運算放大器可提供自舉配置能實現的最佳直流和交流性能組合。

采用ADHV4702-1的范圍擴展器的設計考慮
