信號發生器是一種能提供各種頻率、波形和輸出電平電信號的設備。在測量各種電信系統或電信設備的振幅特性、頻率特性、傳輸特性及其它電參數時，以及測量元器件的特性與參數時，用作測試的信號源或激勵源?，F(xiàn)在市面上常見的就是幅值最大為±5V的信號，那么如果想實現10V以上的電壓時，那么就需要一系列放大電路去把電壓值變大，但是放大電路可能會造成信號的失真。

如何可以輸出一個穩定的方波信號呢？

ITECH的IT6000C系列雙向可編程直流電源可以通過順序操作list功能編出一個方波信號，有效的模擬信號發生器的信號輸出，解決了10V以上電壓模擬的問題。

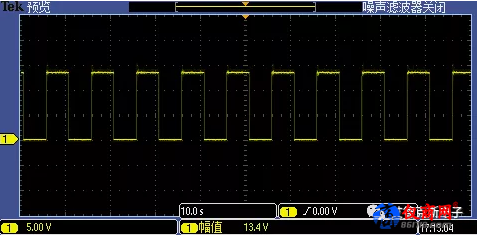

用IT6000C系列電源模擬13.5V的方波信號

另外，ITECH的IT6000C系列電源也可以將信號發生器產生的波形進行放大，幅值最大可達1000V，該系列電源后面板有一個DB25 的模擬量接口，可以通過該接口連接外部電壓（0V~5V/0V~10V）或外部電阻（0KΩ~5KΩ/0KΩ~10KΩ）來編程0~滿量程的輸出電壓或電流。同時可通過模擬量監視功能（0V~5V/0V~10V）來監視當前0~滿量程的輸出電壓或電流。模擬量信號帶寬小于100HZ，信號帶寬內支持任意波形，當編程信號頻率或幅度超出輸出能力，將自動限制輸出幅度。當并機操作時，可通過主機模擬量接口編程或者監視輸出，0V~5V/0V~10V編程和監視量程變?yōu)?~并機滿量程。該模擬量接口與輸出電極具有安全的電氣隔離。

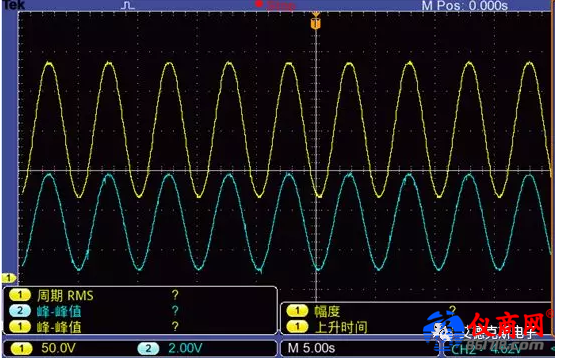

上圖是一個用信號發生器輸出端接在IT6000C系列電源后端產生的波形，示波器2通道藍色采集的是信號發生器的電壓波形，示波器1通道黃色采集的是IT6000C系列電源實際輸出的電壓波形。

IT6000C系列是一款集雙極性電源和回饋式負載功能特性于一體的雙向可編程直流電源，既能實現source的功能，提供功率；又具備sink能力，不但可以吸收功率還能將消耗的能量清潔的返回至電網，具有標準的雙象限功能。全系列提供7個電壓等級，最高可至2250V。利用主從模式支持并聯，主動均流，功率最大可擴展至1.152MW。內置函數發生器，可以自由的產生任意波形，并通過USB接口導入LIST文件生成波形。豐富的測量功能使IT6000C系列廣泛應用于汽車電子、綠色能源、高速測試、大功率測試等多個方面，是一款功能全面、性能優異、適用廣泛的直流電源。
