本文將介紹一項國家發明授權專利——一種電能表快速檢測裝置和方法。該專利由國家電網公司申請，并于2016年11月2日獲得授權公告。

內容說明

本發明涉及電力設備領域，具體涉及一種對電子式電能表進行快速檢測的電能表快速校驗裝置和方法。

發明背景

目前，竊電不僅給國家和供電企業造成巨大財產損失，還嚴重威脅著電力設備和人身的安全。因此，供電企業高度重視對竊電的打擊。

除了專變用戶竊電事件頻發之外，居民用戶竊電事件也屢有發生。而目前，供電企業打擊居民用戶竊電主要依靠抄表員和居民提供線索，再結合反竊電專職人員的經驗，經上門核查、舉證、發單后實施罰款。這種被動式查證不能主動發現大量隱匿竊電事件，而且對用電稽查人員的經驗要求很高。再者，居民用戶數目龐大，單憑有限的人力資源，查處起來費時，費力，查處難度高，效率低。

因此，本領域急需一種能夠幫助稽查人員快速，準確地發現居民用戶竊電的工具和裝置。

發明內容

本發明針對現有技術的缺點，提供了一種電能表快速檢測裝置和方法，該裝置和方法具有較好的檢測電能表的計量誤差從而發現有竊電嫌疑的優點。

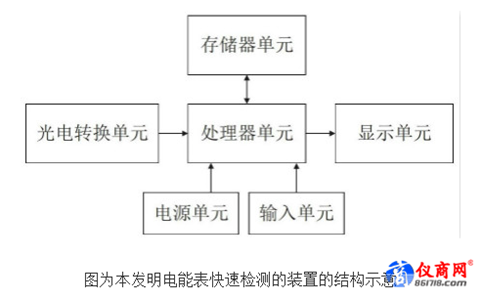

本發明解決上述技術問題所采取的技術方案如下：一種電能表快速檢測裝置，其特征在于，包括處理器單元和與所述處理器單元相連接的光電轉換單元和輸入單元、顯示單元；所述光電轉換單元，用于捕捉外接標準交流電子負載的電能表的預定數目的脈沖指示燈的閃爍并轉換成脈沖信號傳送給處理器單元；輸入單元用于接收用戶輸入的電能表的標準脈沖常數和所述標準交流電子負載的功率，并將其傳遞給所述處理器單元；其中，所述處理器單元，用于根據所述脈沖信號、所述電能表的標準脈沖常數和所述標準交流電子負載的功率計算出所述電能表的理論計量電量和實際計量電量，并進一步計算所述電能表的理論計量電量和實際計量電量兩者的誤差百分比，輸入給所述顯示單元。

此外，輸入單元進一步接收用戶輸入的誤差百分比閾值，并傳遞給處理器單元；所述處理器單元，進一步根據所述誤差百分比是否大于所述誤差百分比閾值，生成所述電能表有無存在竊電嫌疑的標識，并在所述顯示單元上顯示校驗結果。

本發明利用上述特性，提供了一種電能表快速檢測裝置，其通過將標準交流電子負載設置于用戶進線側，并向用戶側施加標準交流電子負載，通過捕捉預定數目的電能表脈沖指示燈的閃爍，計算理論計量電量和實際計量電量，并通過將理論計量電量與實際計量電量進行對比，以判斷該電能表是否存在計量誤差。

為了達到對電能表進行管理的目的，在實施例中，所述的電能表快速檢測的裝置，還設有電能表信息獲取單元和存儲器單元，分別與所述處理器單元相連接；其中，所述電能表信息獲取單元，用于讀取電能表的標識并傳遞到處理器單元中；所述處理器單元，將包括所述電能表的標識、電能表的實際計量電量和理論計量電量兩者的誤差百分比、有無竊電嫌疑標識的排查數據存儲至所述存儲器單元中。
