存儲深度（Record Length）也稱記錄長度，它表示示波器可以保存的采樣點的個數。存儲深度如果為“20000個采樣點”則一般在技術指標中會寫作“2Mpts”（這里的pts可以理解為“points”的縮寫）或2MS（這里的S也可以理解為“samples”的意思）。

存儲深度表現在物理介質上其實是某種存儲器的容量，存儲器容量的大小也就是存儲深度。示波器采集的樣點存入到存儲器里面，當存儲器保存滿了，老的采樣點會自動溢出，示波器不斷采樣得到的新的采樣點又會填充進來，就這樣周而復始，直到示波器被觸發信號“叫?！?，每“叫?！币淮危静ㄆ骶蛯⒋鎯ζ髦斜４娴倪@些采樣點“搬移”到示波器的屏幕上進行顯示，這兩次“搬移”之間等待的時間被稱為“死區時間”。有個形象的比喻，存儲器就像一個“水缸”，“水缸”的容量就是“存儲深度“，如果使用一個“水龍頭”以恒定的速度對水缸注水，水龍頭的水流速就是“采樣率”，當水缸已經被注滿水后，水龍頭仍然在對水缸注水，這時候水缸里的水有一部分就會溢出來，但水缸的總體容量是保持不變的。

存儲深度=采樣率 × 采樣時間，對于數字示波器，其最大存儲深度是一定的，但是在實際測試中所使用的存儲長度卻是可變的。 在存儲深度一定的情況下，存儲速度越快，存儲時間就越短，他們之間是一個反比關系。同時采樣率跟時基（timebase）是一個聯動的關系，也就是調節時基檔位越小采樣率越高。存儲速度等效于采樣率，存儲時間等效于采樣時間，采樣時間由示波器的顯示窗口所代表的時間決定。譬如當時基選擇10μs/div，因為水平軸是10格（有些示波器是12格或14格），因此采樣時間為100μs，在1Mpts的存儲深度下，當前的實際采樣率為1M÷100μs =10 GS/s , 如果存儲深度只有250Kpts，那當前的實際采樣率就只要2.5GS/s了。

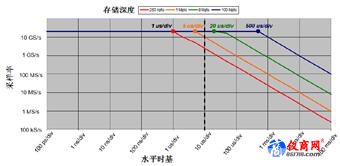

某些廠商制造的示波器，當前的最大存儲深度可以在菜單中設置。一旦設置好當前的最大存儲深度之后，調節水平時基，隨著采樣時間的增加，示波器的存儲深度會自動增加，這個過程中采樣率保持不變；存儲深度隨采樣時間增加到當前設置的最大存儲深度后，如果繼續增加采樣時間，采樣率會自動下降，存儲深度保持不變。但是在有些情況下，因為采樣率和采樣時間的步進是在固定的若干個檔位下跳變，并不是連續細調的，兩者相乘不一定和最大存儲深度的數值相同，這時候示波器可能會自動調整當前的采樣率或存儲深度，使得它們?nèi)邼M足乘積關系。

由存儲關系式知道：提高示波器的存儲深度可以間接提高示波器的采樣率，當要測量較長時間的波形時，由于存儲深度是固定的，所以只能降低采樣率來達到，但這樣勢必造成波形質量的下降；如果增大存儲深度，則可以以更高的采樣率來測量，以獲取不失真的波形。

下圖中第一個圖形表明在采樣率足夠的前提下，觀察多個周期的樣本，需要的存儲深度很長，圖示中需要36個采樣點。第二個圖形采樣率依然保持方便，但存儲深度變小，只有9個采樣點，因此只能采樣一個周期多點的波形。第三個波形仍然是存儲深度很小，只有9個采樣點，但仍然要采樣和第一個圖形一樣多個周期的波形，其結果是采樣率變小，測量得到的波形就會失真。

對于高端示波器，存儲器芯片一直是核心技術，示波器中的ADC速率太快，普通的存儲介質根本來不及在這么短的時間內“吞吐”那么大的數據量。譬如ADC的采樣速率是20GS/s，也就是說每秒要采集20G個點，而每個點是由8個0和1組成，如果ADC的輸出是完全按照串行數據傳送到存儲器中，那么傳輸速率就是160Gbps，現在的PCI-Express 3.0的速率是8 Gbps，最高速的高速芯片在單板上傳輸?shù)乃俾适?5 Gbps，但還不成熟，也沒用到示波器上，高速的ADC采樣點怎么傳輸?shù)酱鎯ζ髦?，這是一個難題。其實，這么高速的ADC也不可能是單芯片設計的，內部是由很多的2.5GS/s或1.25S/s、250MS/s的小的ADC交織拼接的。
