高速串行總線各種新興標準和技術不斷挑戰設計和測試測量，若干年來DDR技術已經經歷了1-4，JEDEC的標準更新針對DDR5/6不斷有新版本發布，當前主流仍采用DDR4、LPDDR4X，泰克也一直跟蹤標準最新進展并為工程師工作，致力于成為客戶設計團隊的真正延伸，努力將突破性創新推向市場。

LPDDR4標準是行業領先的低功耗易失性（DRAM）存儲標準，用于存儲系統代碼，軟件應用和用戶數據。

由于應用領域的特殊性，DDR總線對傳輸延時的要求特別高，數據傳輸和流程控制直接通過多種不同功能的信號線同步協作來完成，典型的信號線包括時鐘、DQS、地址、控制和數據信號，僅數據信號線就高達64根，并且地址、控制和數據信號均使用單端信號的方式來傳輸，測試挑戰很大。

客戶面臨三大挑戰，讀寫分離、信號采集、復雜的標準和繁多的測量項。

DDR測試三大挑戰

1. 讀寫分離

為了保證傳輸?shù)男?，DDR通過相同的DQ和DQS信號，使用分時的方式進行數據讀取(Read)和數據寫入(Write)的操作，用戶很難在一次數據采集中僅捕獲Read或者僅捕獲Write信號。

而Read和Write的測量標準，尤其是時序方面是完全不同的。這就為DDR的測量帶來了一個難題，如何才能準確地分離Read和Write，從而分別進行測量？

2. 信號采集

無論是DIMM內存條，還是On-board Chip，如何尋找最佳的測試點，采集到最佳的DDR信號永遠是一個挑戰性的問題。DDR信號采集必須在最靠近傳輸線末端的位置，否則信號的反射會非常明顯。

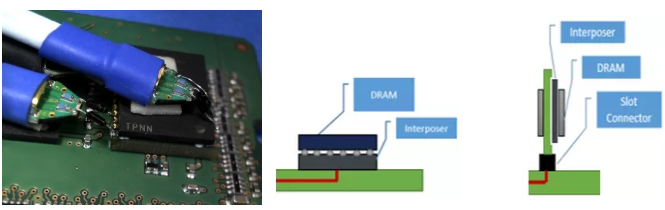

絕大部分DDR待測物并不會預留專門的靠近接收端的測試點，甚至連過孔都沒有，用戶經常面臨找不到測試點，或者測試點遠離接收端導致信號質量很差。

3. 復雜的標準和繁多的測量項

DDR包含多種不同的信號類型，時鐘、DQS、數據、地址和控制信號，每種不同類型的信號都有大量專門的測量項需要分別進行測量，學習和掌握這些測試方法對工程師并不容易。

泰克科技LPDDR4測試方案

Cadence IP支持JEDEC LPDDR4X/4/3和DDR4標準，提供了成熟的，功能強大的兼容性驗證解決方案，適用于知識產權（IP）、片上系統（SoC）和系統級驗證。LPDDR4X在LPDDR4的基礎上進一步將I / O電壓從1.1V降低到0.6V來節省更多功率，支持的 DATA RATE 高達4266MT/s，旨在滿足最新一代移動設備(如智能電話、平板電腦、超薄筆記本電腦)，以及高級輔助駕駛系統(ADAS)和L3/L4自動駕駛應用對高性能和高存儲密度的要求。

作為Cadence在南京的全資子公司，南京凱鼎電子科技有限公司是一家EDA和IP設計服務提供商，在DDR IP方面，凱鼎電子開發了基于SMIC14SFP工藝的DDR4、LPDDR4以及LPDDR4X 接口的IP, LPDDR4以及LPDDR4X的速率可達4266MT/s，是目前國內基于SMIC14SFP工藝的最高速率DDR IP。

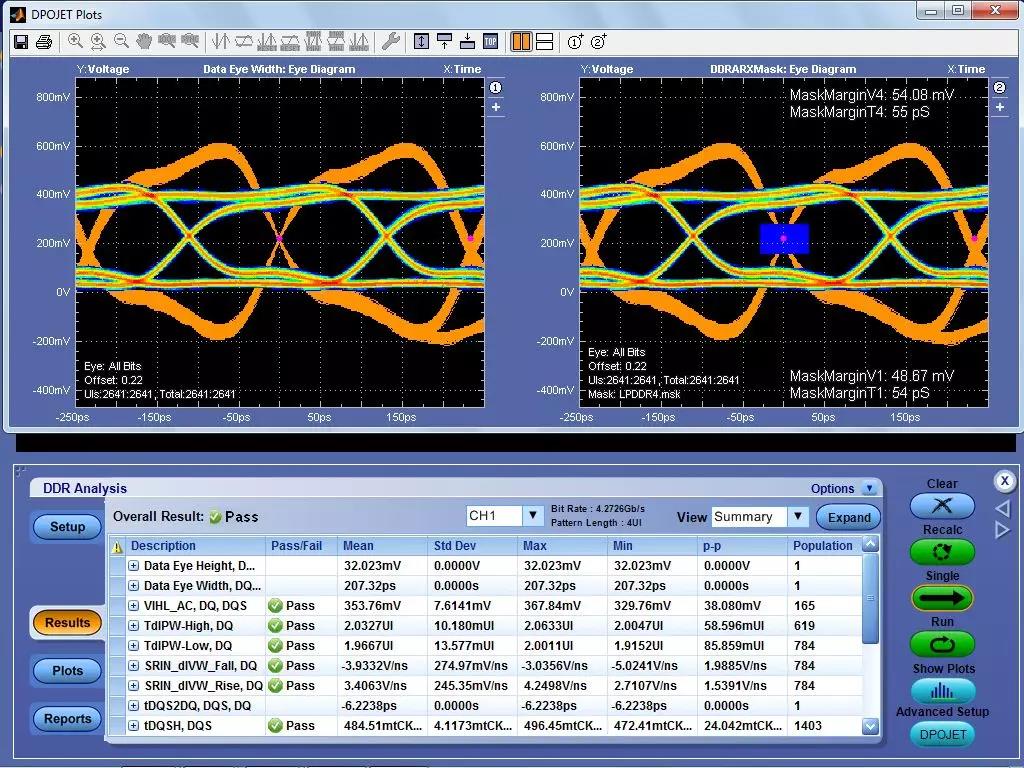

“ 在DDR IP的驗證中，我們采用的是Tektronix高帶寬實時示波器+DDRA 分析軟件的解決方案。Tektronix解決方案為我們提供了細致全面而且十分便捷的各項參數測量及分析，對我們提高測試測量效率有非常大的幫助和貢獻?！?

—— Cadence南京工程師表示

泰克助您應對三大測試挑戰

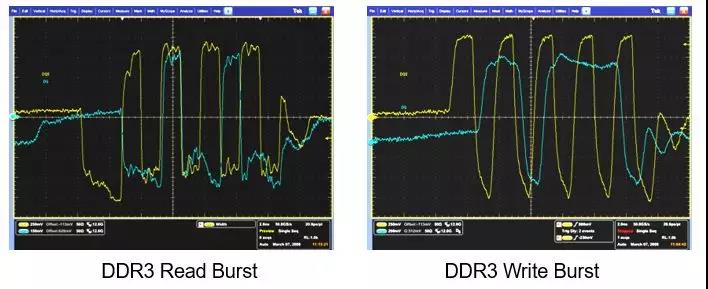

對于讀寫分離問題，泰克使用獨有的Search & Mark功能，基于Read和Write之間細微的差別，比如相位、幅度、Preamble長度、控制信號狀態，來準確定位并精確測量波形中所有的Read或Write，輕松解決讀寫分離難題。
