隨著微波通信、雷達、導航、精密制導等技術的迅速發展，微波復雜器件/組件，如：大功率器件、相控陣?yán)走_(dá)T/R組件、混頻器/變頻器等性能不斷提升，對測試儀器提出了更高的要求。經過多年持續研發和完善，電科思儀3672系列矢量網絡分析儀可以很好地滿足新技術、新趨勢帶來的測量需求。

3672系列化頻率覆蓋10MHz～13.5GHz/ 26.5GHz/ 43.5GHz/ 50GHz/ 67GHz，動態范圍達130dB，它具有靈活的配置方式，可以通過一次連接完成微波復雜器件/組件的綜合多參數測試。

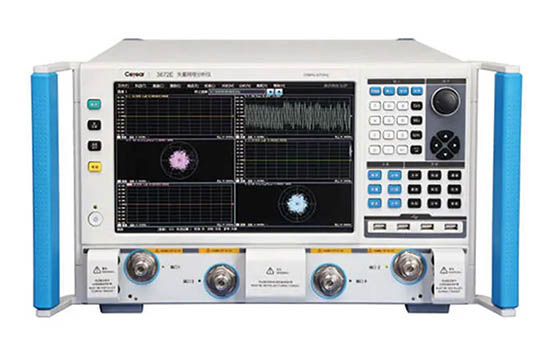

Ceyear 3672系列矢量網絡分析儀

主要特點

●具有優異的高純多通道激勵源和高靈敏度高穩定性的多通道接收機；

●跡線噪聲小，測量精度高。幅度跡線噪聲優于0.001dB rms，相位跡線噪聲優于0.01orms；

●校準類型靈活可選，兼容多種校準件；

●全新噪聲系數測量功能，一次連接設置，噪聲系數、噪聲參數和S參數等多種參數測試一次性完成，噪聲系數測量不確定度達0.2dB；

●具有一體化脈沖S參數測量、時域測量、混頻器測量、增益壓縮二維掃描測量、有源互調失真測量、信號完整性物理層分析、頻譜分析、夾具自動移除、支持THz擴頻、天線與RCS測量接收等功能；

●端口數量：2或者4可選。

優異的高純多通道激勵源

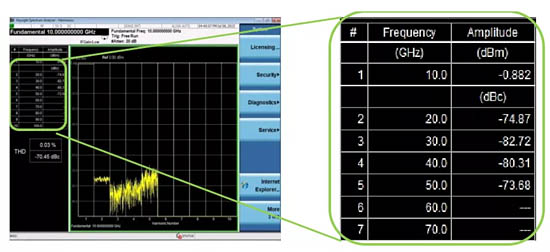

3672系列矢量網絡分析儀提供大功率激勵信號，四端口提供雙源激勵，頻率、功率、相位獨立可控，支持配置程控步進衰減器選件，擴展輸出功率，端口最小輸出功率達-95dBm，端口最大輸出功率達+13dBm，諧波抑制≤-60dBc，諧波抑制實測值見下圖。

高靈敏度高穩定性的多通道接收機

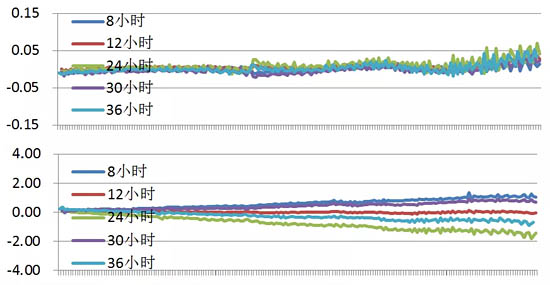

3672系列矢量網絡分析儀靈敏度可達-120dBm，穩定性：綜合平均幅度漂移為0.007dB/h，綜合平均相位漂移為0.2661o/h。

大動態范圍

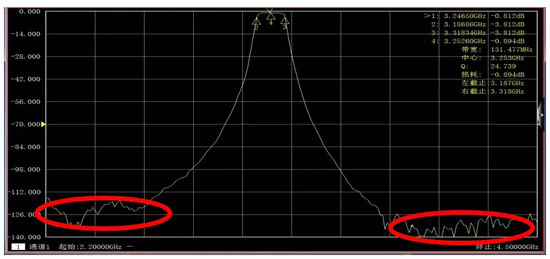

3672系列矢量網絡分析儀采用一次混頻接收的設計理念，有效擴展整機的測試動態范圍，可達130dB，可以滿足大動態范圍測試場景的需求。

跡線噪聲小，測量精度高

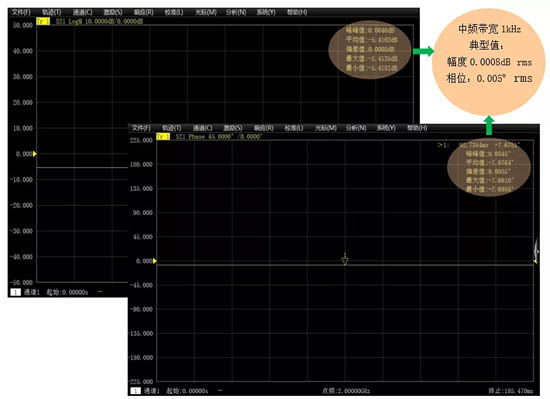

3672系列矢量網絡分析儀優異的跡線噪聲指標極大地提高了整機的測試精度，可滿足用戶精確測量的需要，特別有助于小插損器件的精確測量。1kHz中頻帶寬情況下，幅度跡線噪聲≤0.001dB rms，相位≤0.01orms。

噪聲系數和噪聲參數測試

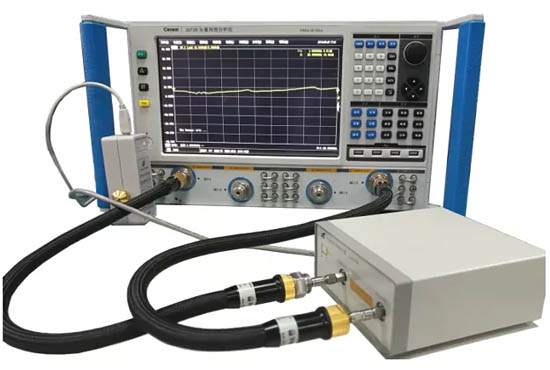

3672A/B/C/D矢量網絡分析儀結合矢量誤差修正和獨特的源端調配校準方法，提供50GHz高精度的噪聲系數和噪聲參數測量功能。

噪聲系數測量可以得到被測件的噪聲系數、噪聲參數、噪聲功率參數和噪聲相關矩陣，相比以往測試方法其優勢在于：

●一次連接設置，噪聲系數、噪聲參數和S參數等多種參數測試一次性完成；

●較小噪聲系數的精確測量；

●測量范圍大（0dB～55dB）；

●噪聲系數測量不確定度≤0.2dB；

●可用于芯片在片噪聲系數的精確測量；

●可用于夾具、測試系統等場景下噪聲系數的精確測量。

頻譜分析

3672系列矢量網絡分析儀利用軟件算法，依托高靈敏度高穩定性的多通道接收機實現頻譜分析功能。
