SMT產線智能檢測技術,把控產品質量的第一道防線


  來源: 慕尼黑上海電子生產設備展 時間:2021-02-05 編輯:儀器儀表WXF
分享到:

?

飛針式測試儀是對針床在線測試儀的一種改進,它用探針來代替針床,在X-Y機構上裝有可分別高速移動的4個頭共8根測試探針,最小測試間隙為0.2mm。工作時根據預先編排的坐標位置程序移動測試探針對測試點,各測試探針根據測試程序?qū)ρb配的元器件進行開路/短路或元件測試。與針床式在線測試儀相比,在測試精度、最小測試試間隙等方面均有較大幅度的提高,并且無需制作專門的針床夾具,測試程序可直接由線路板的CAD軟件得到,但測試速度相對較慢是其不足之處。


世邁騰科技研發生產的A4飛針測試儀是用于測試已經裝配好元器件的印刷電路板,可測試電阻器,電容器,電感器二極管等,電路板由輸送機從左向右輸送,也可以裝載手動。設備配備4個飛行測試針,通過滾珠絲杠移動測試飛針,滾珠絲杠由花崗石支撐,重型鑄鐵機器底座,確保機器的精度??珊蚆ES做集成,上傳用戶指定數據到系統。

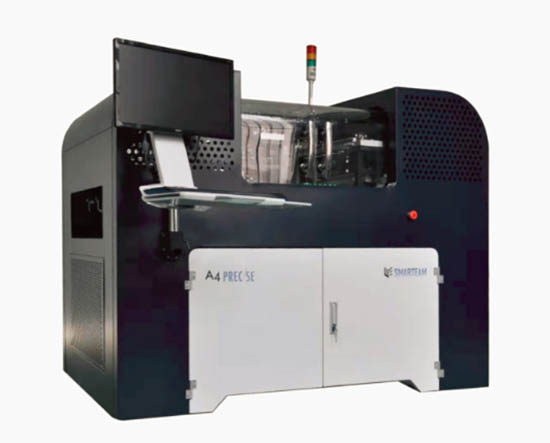

世邁騰科技研發生產的A4飛針測試儀


ICT能夠有效地查找在SMT組裝過程中發生的各種缺陷和故障,但它不能評估整個線路板所組成的系統在時鐘速度時的性能。而功能測試(Functional Tester)就可以測試整個系統是否能夠?qū)崿F(xiàn)設計目標,它將線路板上的補測單元作為一個功能體,并對其提供輸入信號并按照功能體的設計要求檢測輸出信號。這種測試是為了確保線路板能夠按照設計要求正常工作。所以功能測試最簡單的方法是將組裝好的某電上,然后加電壓。如果設備工作正常,就表明線路板合格。


融合互檢,把控產品質量的第一道“紅線”


在電子組裝行業,單一的工藝測試設備(AOI、AXI、ICT)在測試的諸多方面會遇到了不同挑戰,如微型化(高密集度)PCBA給ICT夾具制造帶來較大沖擊,AOI設備的設計使其無法檢測到藏于組件下面的引腳或焊接狀況,BGA器件的引腳全部排放在器件底部,特別是對于帶金屬屏蔽的BGA,對于無引出線的多層電路板的BGA,使得ICT力所不能及等。此外,AOI、AXI這兩種設備的測試還受到來料變化、焊點形態變化等影響,最終都會影響其檢出率,不能很好地滿足要求。


所以很難界定哪些技術手段是組裝業所必須的,而哪些是不需要的,每種測試技術的應用領域和測試手段都不盡相同,都有其測試的側重點,主要是根據工廠實力和承受能力來實施。從近幾年的發展趨勢來看,測試技術方法選擇的主要依據應該著眼于SMT產線組件和工藝的類型、故障概率譜和對產品可靠性的要求,使用兩種或以上測試技術手段并用、互為補充乃是最佳途徑。各種組裝測試的效能統計比較數據如下圖,充分說明了不能靠單一的測試技術手段。

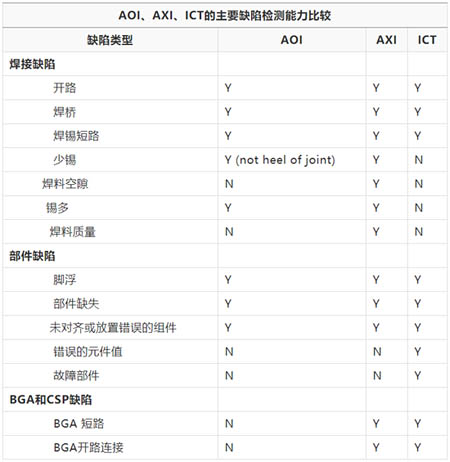

AOI、AXI、ICT的主要缺陷檢測能力比較


工藝管控的關鍵點在SPI、AOI、AXI、ICT、FCT,通過這些監示與測量的數據統計分析來不斷優化焊膏印刷、貼片、再流焊/波峰焊/手工焊的工藝細節參數,從而提升生產制造的效率、流水直通率,并且能達到較優的品質。組裝生產線要實現柔性化,改變過去的單一品種大規?;a(chǎn)方式,快速分解組合成多品種、小批量、可制造性的生產方式。貼裝設備、焊接設備、測試儀器設備的工藝布局設置,應根據組裝工藝制程和故障概率譜來設計。


AOI測試可以放在焊膏檢查或者再流焊前的元件檢查來實現缺陷預防,這樣做能夠改善工藝,全面提高SMT質量,降低保修成本;AXI測試放在焊接完全完成之后,以焊點質量檢查來實現焊接設備的工藝參數控制,預防焊接缺陷;FCT測試放置在終檢之前,焊接性能檢測之后,以完成電氣性能測試,會大幅降低交付顧客的產品質量不良率。

關鍵詞:SMT產線 智能檢測 產品質量    瀏覽量:2772
